漂白催化剂PRE-1108

性能特点：

    1、在棉针织物、筒子纱、毛巾布等间歇式加工中，本品能够在70~80 ℃下活化双氧水进行高效漂白，并且用量极低，经处理的织物白度高。

    2、工艺条件温和，对纤维无化学损伤，且可明显改善织物的平整度、折痕、擦伤、起毛和强力损伤。

    3、处理织物失重小，手感柔软。

    4、在棉针织、机织物连续式漂白工艺中，可缩短汽蒸时间，提高生产效率。

    5、在牛仔成衣脱色中作为氧漂促进剂，催化双氧水对靛蓝和硫化黑进行高效、可控脱色，处理织物色光自然、纯正。

    6、在化学浆漂白工艺中，可降低漂白温度，提高双氧水利用率，同时可提高木质素去除率。

    7、漂白在低温条件下进行，可降低蒸汽消耗量，节省能源，降低综合成本。

    8、不含APEO、甲醛和有机卤化物，不含REACH法规高度关注物质，符合OEKO-TEX® Standard100标准。

主要指标：

主要成分：锰系催化剂

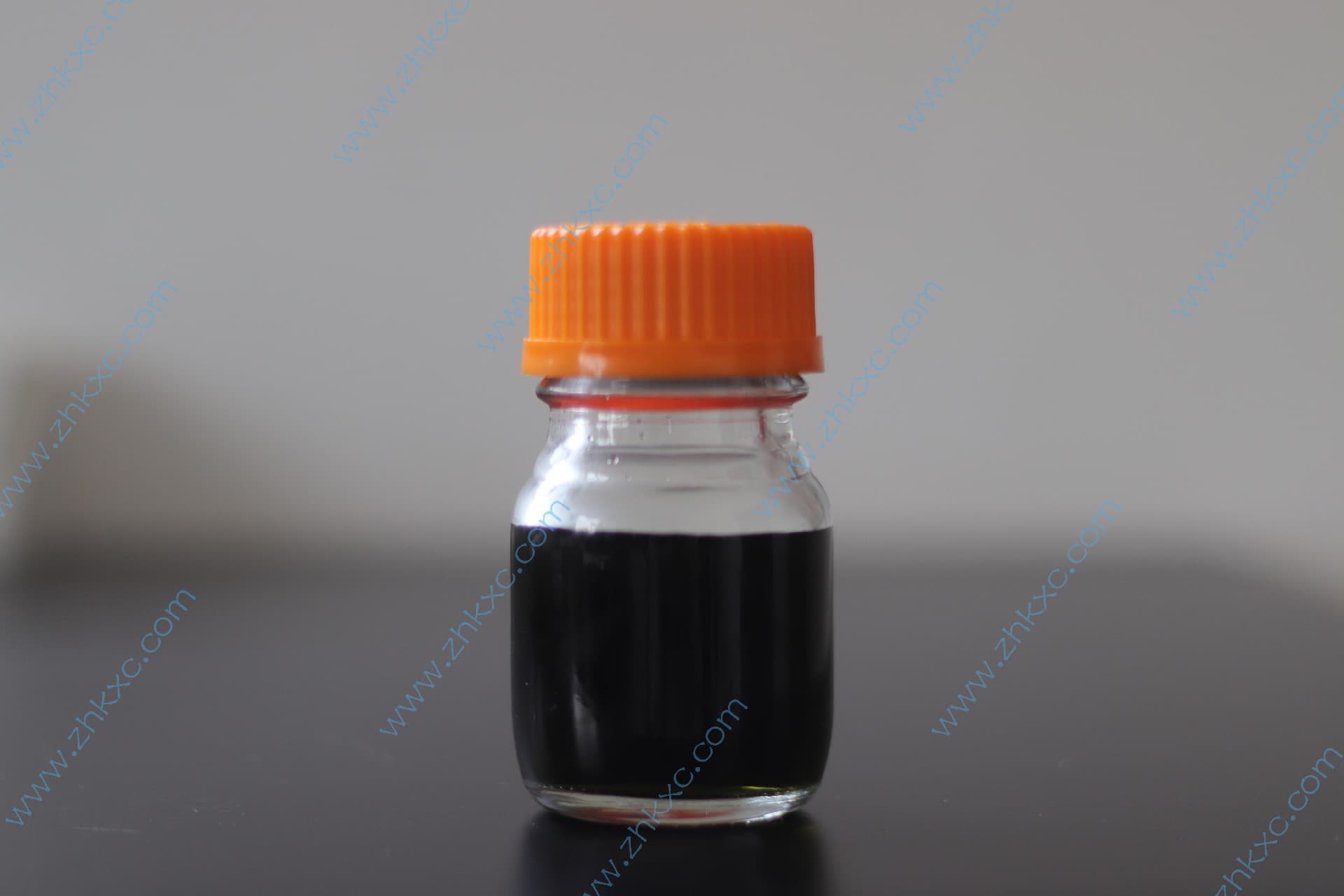

外    观：墨绿色液体

离 子 型：阴离子

溶 解 性：易溶于水

PH    值：5-7

使用方法：

漂白催化剂PRE-1108是一只超高浓度的双氧水漂白催化剂，需要开稀后使用，建议1开500后使用；或者与优质的表面活性剂复配，生产低温练漂剂。

注意：如果开稀或与表面活性剂复配使用，建议在体系中加入0.1~0.2%的冰醋酸，这样可提高产品的储存稳定性。

（1）纯棉针织物、毛巾布、散纤维低温练漂工艺

推荐工艺

PRE-1108（开稀500倍后）   1~2 g/L

H2O2（27.5%）             6~10 g/L

NaOH（100%）             2~3 g/L

精练剂                       1~2 g/L

浴比                        ≥1:7

温度和时间                   70~80 ℃×40~50min

（2）纯棉筒子纱低温练漂工艺

    推荐工艺

PRE-1108（1开500后）         1.5~2 g/L

H2O2（27.5%）                6~10 g/L

NaOH（100%）                 2~3 g/L

精练剂                        1~2 g/L

螯合分散剂                    0.5~1 g/L

浴比                           ≥1:7

温度和时间                    80 ℃×40~50min

（3）棉针织物平幅漂白工艺

    推荐工艺

PRE-1108（1开500后）         4~6 g/L

H2O2（27.5%）                  20~30 g/L

NaOH（100%）                  3~5 g/L

精练剂                         3~5 g/L

双氧水稳定剂                    1~2 g/L

汽蒸温度和时间                 100 ℃×15~20 min

（4）牛仔成衣脱色工艺

    推荐工艺

PRE-1108（1开500后）         3~5 g/L

H2O2（27.5%）                  8~15g/L

NaOH（100%）                  2~3 g/L

温度和时间                     50~60 ℃×10~30 min

包装及储存：

25 kg或60 kg塑料桶，室温保存，避免阳光直射，室温密闭容器中妥善保存可稳定一年，本产品对40 ℃以上高温敏感。低温冷藏能延长产品的有效期。

注    意：

本资料中所载的信息系由本公司实验室的实际研究结果而作出，只供参考。建议用户根据应用条件预先进行试验，确定配方和工艺。对于那些未正式向本公司书面提出的用途及用法，本公司一概不负责任。
